Dynamisches Positionierungssystem für CoachLab II

Mit dem dynamischen Positioniersystem können Sie die Position in Coach ganz einfach steuern und aufzeichnen – mit einer Auflösung von 0,2 mm.
Stellen Sie die Abhängigkeit von der Entfernung vom Sensorwert ganz einfach in einem Diagramm dar!
Für den Betrieb ist das Interface CoachLab II erforderlich.

Dieses dynamische Positioniersystem ermöglicht eine schnelle und präzise reproduzierbare Positionierung von Sensoren oder Bauteilen in praktischen Experimenten.
Feste und programmierbare Positionierungsschritte mit festgelegten und programmierbaren Bewegungsgeschwindigkeiten bieten ein hohes Maß an Flexibilität bei besonders einfacher Bedienung.
Experimente können schnell und ohne störenden Einfluss des Experimentators durchgeführt werden.

Versuchsbeispiele:
- Abstandsgesetz
- Magnetfeld durch eine Spule
- Oberflächenspannung
- Lichtinterferenz durch zwei Spalte
- usw.

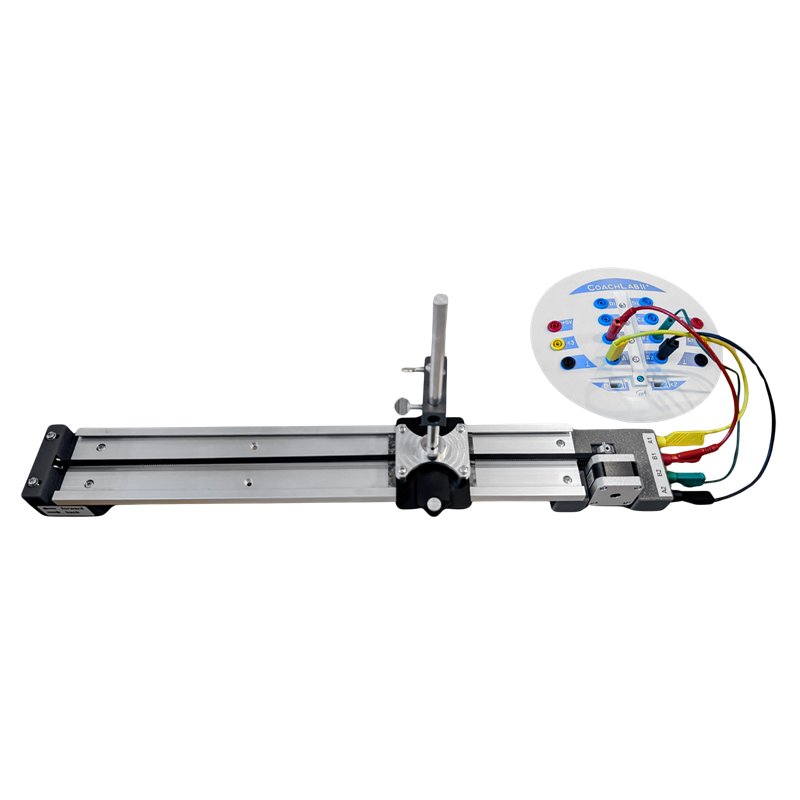

Das Interface CoachLabII+ (P4910-1C) ermöglicht die Erfassung der Position des Schlittens auf der Führungsschiene über den Computer und Coach7.
Messdaten anderer Sensoren können in Abhängigkeit von der Position des Schlittens erfasst und schnell ausgewertet werden.

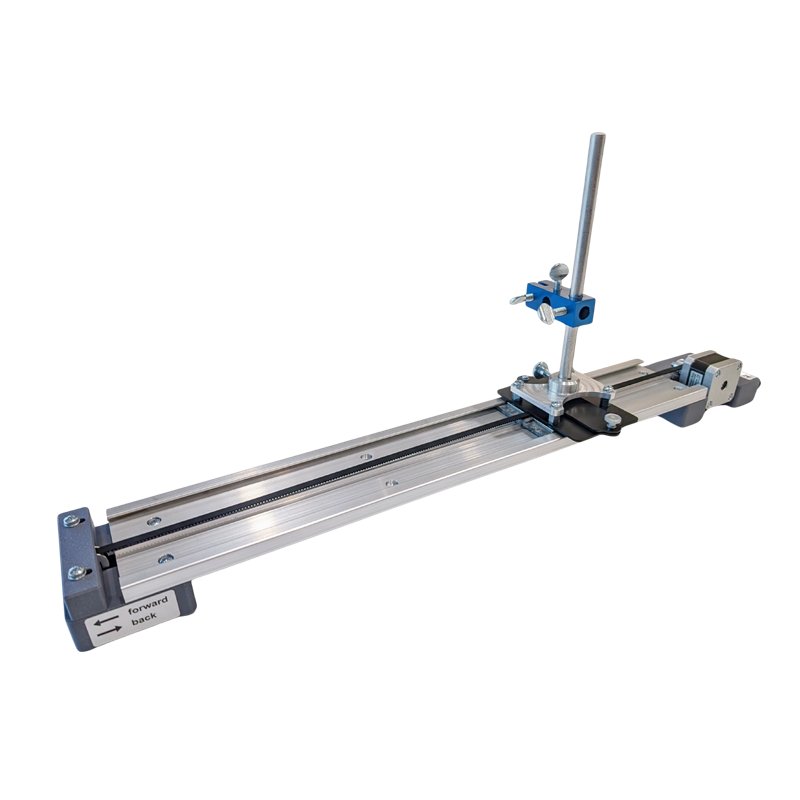

Das bewegliche Element dieses dynamischen Positioniersystems ist ein Schlitten, der eine Retortenstange oder einen Sensorhalter tragen kann.
Der Schlitten bewegt sich entlang einer linearen Bahn und wird dabei von einem Transportband angetrieben, das mit einem Schrittmotor verbunden ist.

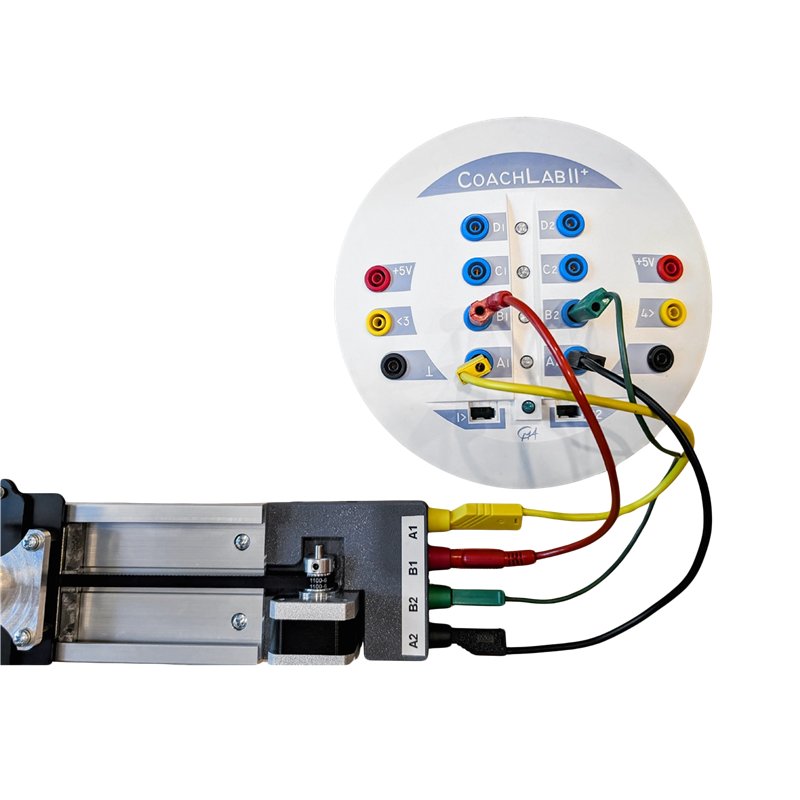

Der Schrittmotor wird vom Interface CoachLabII+ (P4910-1C) gesteuert, die die zum Antrieb des Motors erforderlichen Steuersignale erzeugt.
Ein Coach-Control-Programm steuert das Positioniersystem und sorgt für eine präzise und wiederholgenaue Regelung der Schlittenposition entlang der Schiene.
Das System wird mit einer Staivstange (Ø 10 mm, Länge 200 mm) und einer Stangenklemme geliefert.
