Drehstromtrafo 6/10 V und 23/40 V

Kleinspannungsquelle zur Durchführung elementarer Versuche zu Eigenschaften und Anwendungen des Drehstroms (Dreiphasenstroms).

Folgende Experimente sind in der NTL – Literatur beschrieben:
DS 02 Drehstrom – Spannungsmessung
DS 03 Sternschaltung – Stromstärke im Mittelpunktsleiter
DS 04 Dreieck-Schaltung
DS 06 Drehstrom-Synchronmotor
DS 08 Drehstrom-Asynchronmotor
DS 09 Linearmotor

Besonderheiten:
Einschaltstrombegrenzung
Zusammenlegung von thermisch – magnetischer Primärsicherung und Betriebs – Ein / Aus – Schalter
Zusammenlegung von thermisch – magnetischer Primärsicherung und Ein / Aus – Schalter für alle einzelnen Phasen
Betriebsanzeige für alle Phasen
Einzeltransformatoren für alle Phasen

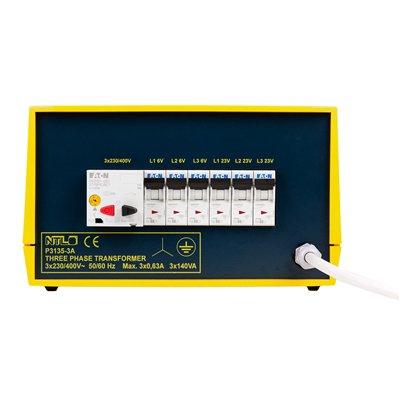

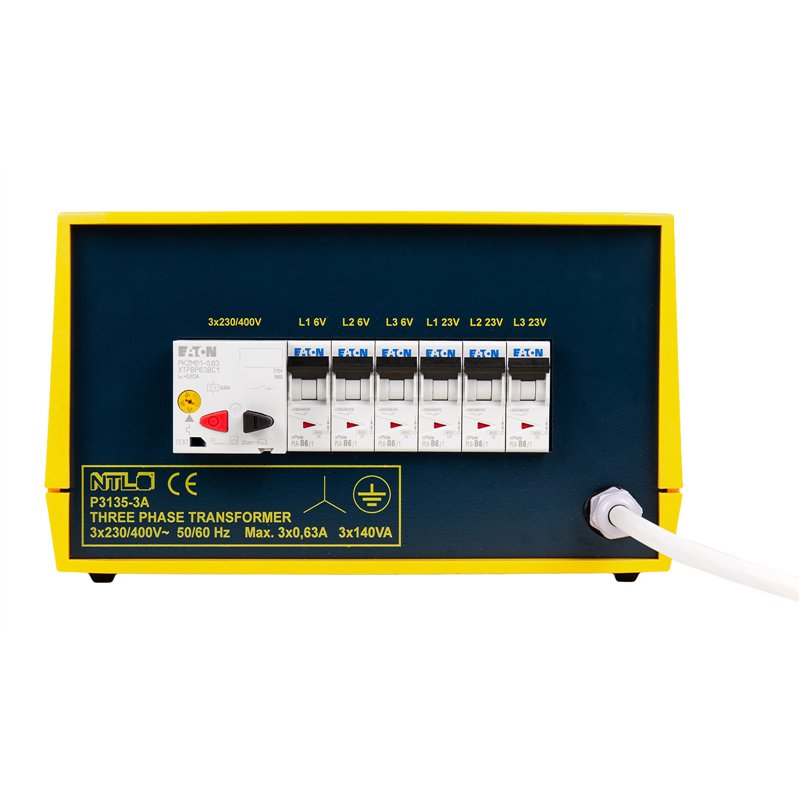

Schutzschalter 3polig mit integriertem Ein / Aus – Schalter
6 x Schutzschalter 1polig mit integriertem Ein / Aus – Schalter

Technische Daten:

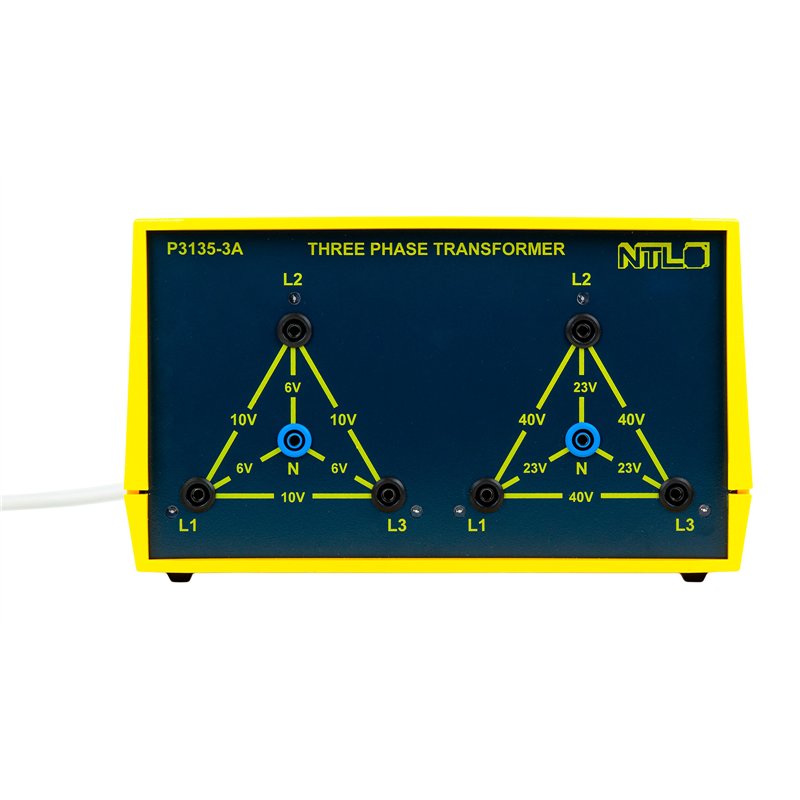

Ausgänge der Drehfeldspannungen: je ein Block mit vier Sicherheitsbuchsen
Links: 3 x 6/10 V
Rechts: 3 x 23/40 V
Die Spannungen im Stern und im Dreieck sind aufgedruckt.
Strombelastbarkeit max.: 6 A
Ausgangsspannungen sind vom Kraftstromnetz galvanisch getrennt

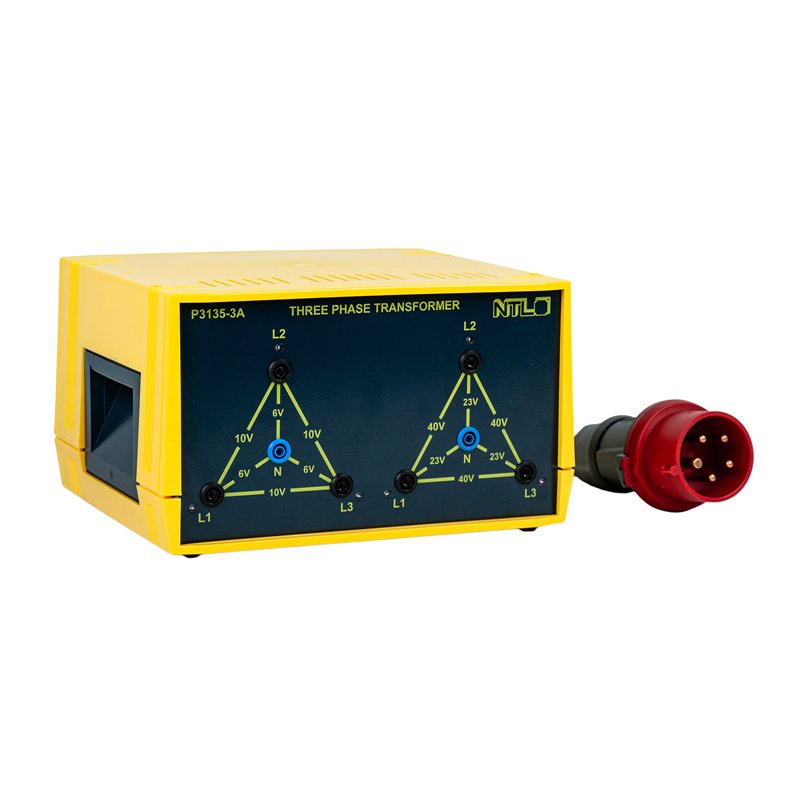

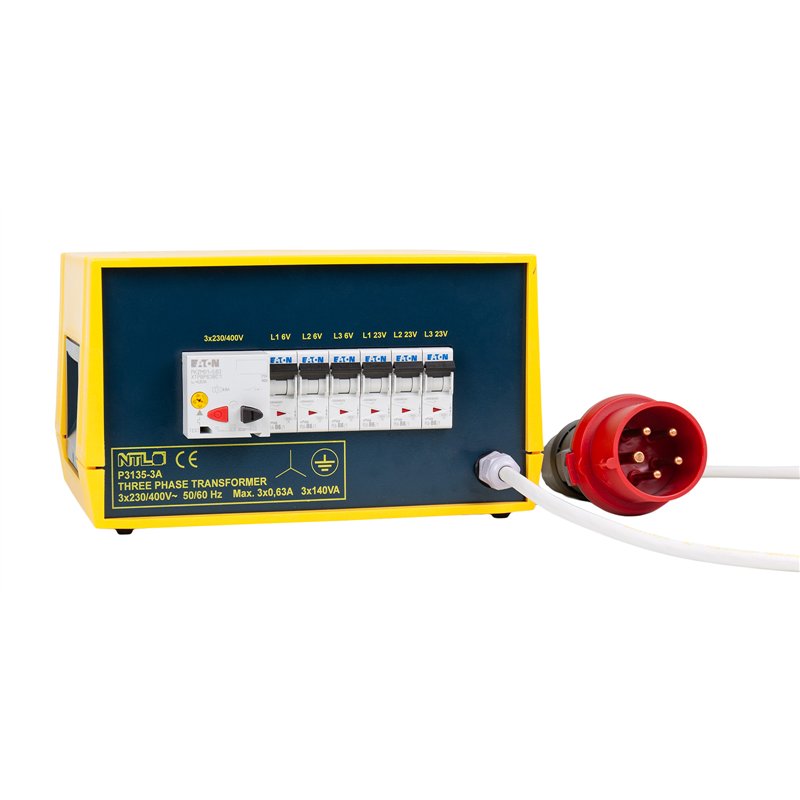

Fest angeschlossenes Netzkabel: CEE-Stecker 16A 5p 6h IP44 gemäß IEC 60309
Leistungsaufnahme: 3 x 140 VA
Eingangsspannung: 3 x 230/400 V AC, 50/50 Hz
Abmessungen: 260 x 150 x 218(240) mm
Masse: ca. 8240 g
