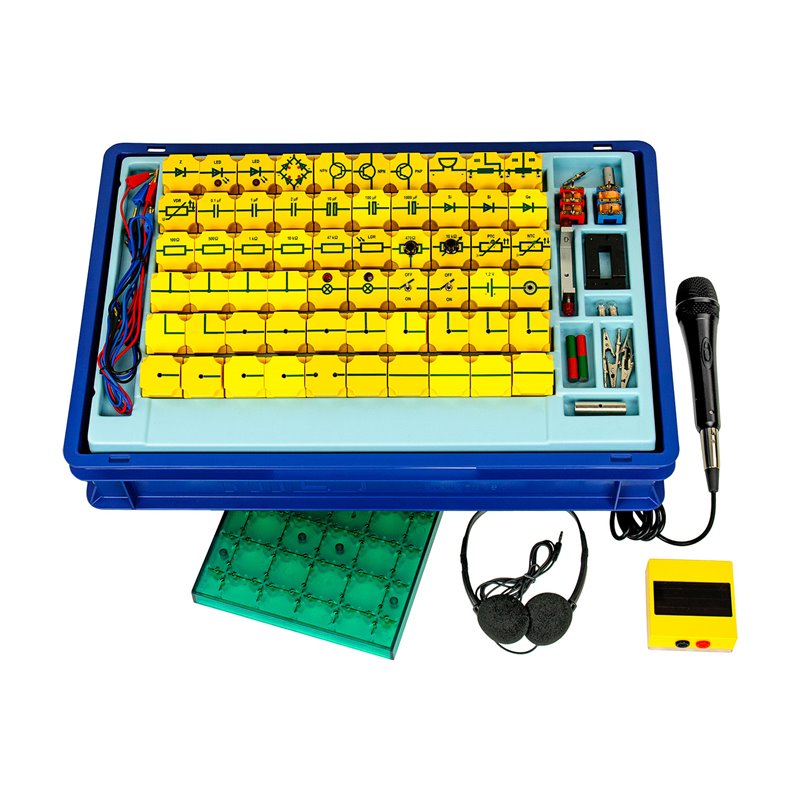

SEB Elektronik - gesamt
P9901-4M
1.001,00 €
zzgl. MwSt.
Diese Schülerexperimentierbox benötigt Zubehör!
Schülerversuchs-Gerätesatz zur Durchführung von 109 Versuchen aus der Elektrizitätslehre - Grundlagen der Elektrizitätslehre und umfassende Elektronik zu den Themen:
- Elektrizitätslehre
- Grundlagen (3 Versuche)
- Der elektrische Widerstand (18 Versuche)
- Arbeit und Leistung (1 Versuch)
- Elektronik - Halbleiter (6 Versuche)
- Elektronik
- Dioden (10 Versuche)
- Transistoren (21 Versuche)
- Kondensatoren (16 Versuche)
- Gleichrichterschaltungen (4 Versuche)
- Multivibratorschaltungen (8 Versuche)
- Schwingkreise (5 Versuche)
- Verstärkerschaltungen (9 Versuche)
- Logische Schaltungen (8 Versuche)
Besondere Ausstattungsmerkmale:
- Alle Bausteine, alle Teile für alle Versuche in der Elektronik und für zahlreiche Versuche zu den Grundlagen elektrischer Schaltungen
⇒ Elektronik umfassend und komplett - NTL-Stecksystem SE - das gelbe Original
⇒ Schaltszizzen könnnen 1:1 umgesetzt werden - ideal und wichtig für das Verständnis elektrischer Schaltungen am Beginn der E-Lehre
⇒ auch komplexe elektronische Schaltungen können umgesetzt werden (➜ SEB Elektronik - Ergänzung 1 und 2) - NTL-Steckbausteine mit Gehäuse aus ABS-Kunststoff und transparenter, geschraubter Bodenplatte
⇒ Elektrische Bauteile sind eindeutig erkennbar und leicht zu ersetzen - Jeder NTL-Steckbaustein trägt sein entsprechendes elektrisches Schaltsymbol aufgedruckt auf seiner Oberseite
- STB Brückengleichrichter mit 4 roten LEDs: bei einer Frequenz von 0,5 Hz können die Schülerinnen und Schüler die Gleichrichtung optisch verfolgen
⇒ ideal für alle zum Einstieg in die Elektronik
Das SEB-Schülerversuchssystem von NTL:
- Themenorientierter Aufbau und Aufteilung nach physikalischen Teilgebieten
- Alle physikalischen Teilgebiete werden abgedeckt
- Gliederung der Teilgebiete didaktisch und thematisch sinnvoll in mehrere Boxen
- Jedes in der Schülerbox vorhandene Teil kann auch separat bestellt und bei Bedarf einzeln nachgekauft werden
- Schülerversuchsanleitungen basierend auf den Bildungsplänen und ideal auf die Zusammensetzung der Boxen abgestimmt
- Übersichtlichkeit der Boxinhalte: nur 1 Materiallage in allen Boxen, ohne unübersichtliche Zwischenböden
- Höchst stabile Aufbewahrungsboxen, rutschfest stapelbar - und aus 100% recyceltem Material
- Gerätegeformte Boxeneinsätze aus Kunststoff werden nicht spröde und haben eine lange Nutzungsdauer
Zum Standardlieferumfang unserer SEBs gehören:
- Vollständiges Geräteset für eine Schülergruppe
- Aufbewahrungsbox inkl. verschließbarem Deckel
- Individuell gerätegeformter Boxeneinsatz aus Kunststoff
- Übersichtlicher Boxeneinräumplan im Deckel
Eine Versuchsanleitung gehört nicht zum Lieferumfang unserer SEBs!
Sie finden die passende Versuchsanleitung im Zubehör zu dieser SEB.
Die SEB Elektronik - gesamt besteht aus folgendem Inhalt:
| Elektrizitätslehre | |||
| 1. Grundlagen | |||
| ELS 1.1 | Der einfache Stromkreis |  |
 |
| ELS 1.3 | Die elektrische Spannung |  |
|
| ELS 1.5 | Parallelschaltung von Spannungsquellen |  |
|
| 2. Der elektrische Widerstand | |||
| ELS 2.2 | Anwendung des Ohm'schen Gesetzes |  |
|
| ELS 2.4 | Ohm'sche Widerstände |  |
|
| ELS 2.5 | Die Glühlampe ist kein Ohm'scher Widerstand |  |
|
| ELS 2.6 | Reihenschaltung von Glühlampen |  |
|
| ELS 2.7 | Reihenschaltung von Ohm'schen Widerständen |  |
|
| ELS 2.8 | Spannungsteiler |  |
|
| ELS 2.8.1 | Stellbarer Widerstand |  |
|
| ELS 2.9 | Parallelschaltung von Glühlampen |  |
|
| ELS 2.10 | Parallelschaltung von Ohm'schen Widerständen |  |
|
| ELS 2.11 | Gemischte Schaltung von Widerständen |  |
|
| ELS 2.12 | Warum schaltet man Spannungsquellen parallel? |  |
|
| ELS 2.13.1 | Beleuchtungsregelung mittels Potentiometer |  |
|
| ELS 2.13.2 | Unbelastetes Potentiometer |  |
|
| ELS 2.13.3 | Belastetes Potentiometer |  |
|
| ELS 2.14 | Innenwiderstand von Spannungsquellen (Klemmenspannung) |  |
|
| ELS 2.15 | Innenwiderstand eines Voltmeters |  |
|
| ELS 2.16 | Innenwiderstand eines Amperemeters |  |
|
| ELS 2.17 | Messbereichserweiterung eines Voltmeters |  |
|
| 4. Arbeit und Leistung | |||
| ELS 4.1 | Leistung von Glühlämpchen |  |
|
| Elektronik | |||
| 1. Halbleiter | |||
| EOS 1.1 | PTC-Widerstand |  |
|
| EOS 1.2 | NTC-Widerstand |  |
|
| EOS 1.3 | Ein belichtungsabhängiger Widerstand (LDR) |  |
|
| EOS 1.4 | Messung der Beleuchtungsstärke |  |
|
| EOS 1.5 | Ein spannungsabhängiger Widerstand (VDR) |  |
|
| EOS 1.6 | Solarzelle |  |
|
| 2. Dioden | |||
| EOS 2.1 | Silizium-Diode |  |
|
| EOS 2.2 | Die Durchlassspannung der Silizium-Diode |  |
|
| EOS 2.2.1 | Kennlinien von Halbleiterdioden |  |
|
| EOS 2.3 | Dioden schützen ein Messwerk |  |
|
| EOS 2.4 | Die Leuchtdiode (LED |  |
|
| EOS 2.4.1 | Die Durchlassspannung der Leuchtdiode |  |
|
| EOS 2.5 | Polungsanzeiger |  |
|
| EOS 2.5.1 | Polungsanzeiger an Wechselspannung mit variabler Frequenz |  |
|
| EOS 2.6 | Die Zenerdiode |  |
|
| EOS 2.7 | Spannungsstabilisierung |  |
|
| 3. Transistoren | |||
| EOS 3.1 | Besteht ein Transistor aus zwei Dioden? |  |
|
| EOS 3.1.1 | Wie verhält sich ein PNP-Transistor? |  |
|
| EOS 3.2 | Basisstrom ermöglicht Kollektorstrom (NPN-Transistor) |  |
|
| EOS 3.2.1 | Basisstrom ermöglicht Kollektorstrom (PNP-Transistor) |  |
|
| EOS 3.3 | Der Transistor als Verstärker |  |
|
| EOS 3.3.1 | Basisschaltung (Stromverstärkung) |  |
|
| EOS 3.3.2 | Basisschaltung (Spannungsverstärkung) |  |
|
| EOS 3.3.3 | Kollektorschaltung (Stromverstärkung) |  |
|
| EOS 3.3.4 | Kollektorschaltung (Spannungsverstärkung) |  |
|
| EOS 3.3.5 | Emitterschaltung (Stromverstärkung) |  |
|
| EOS 3.3.6 | Steuerkennlinie eines NPN-Transistors |  |
|
| EOS 3.3.7 | Steuerkennlinie eines PNP-Transistors |  |
|
| EOS 3.3.8 | Arbeitspunkt-Einstellung |  |
|
| EOS 3.3.9 | Verzerrungsfreie Verstärkung durch Basisruhestrom |  |
|
| EOS 3.4 | Licht bewirkt Alarm |  |
|
| EOS 3.5 | Basis-Spannungsteiler |  |
|
| EOS 3.6 | Einbruchsschutz durch Stolperdraht |  |
|
| EOS 3.7 | Automatische Beleuchtung |  |
|
| EOS 3.8 | Alarm durch Lichtschranke |  |
|
| EOS 3.9 | Feuermelder |  |
|
| EOS 3.10 | Elektrisches Thermometer |  |
|
| 4. Kondensatoren | |||
| EOS 4.1 | Ein Speicher für elektrische Ladung |  |
|
| EOS 4.2 | Ein Kondensator liefert Basisstrom |  |
|
| EOS 4.3 | Kapazität |  |
|
| EOS 4.3.1 | Zeitschalter |  |
|
| EOS 4.4 | Ein Kondensator sperrt Gleichstrom |  |
|
| EOS 4.5 | Einweg-Gleichrichtung |  |
|
| EOS 4.6 | Glättung der gleichgerichteten Spannung |  |
|
| EOS 4.7 | Der Kondensator als Wechselstromwiderstand |  |
|
| EOS 4.7.1 | Kapazitiver Widerstand an 50 Hz Wechselspannung |  |
|
| EOS 4.7.2 | Kapazitiver Widerstand |  |
|
| EOS 4.8 | Reihenschaltung von geladenen Kondensatoren |  |
|
| EOS 4.9 | Reihenschaltung von Kondensatoren (Kapazitätsbestimmung) |  |
|
| EOS 4.10 | Parallelschaltung von Kondensatoren |  |
|
| EOS 4.11 | Serienschaltung von Wechselstromwiderständen |  |
|
| EOS 4.12 | Ohm'scher Widerstand, Spule und Kondensator im Wechselstromkreis |  |
|
| EOS 4.13 | Filter |  |
|
| 5. Gleichrichterschaltungen | |||
| EOS 5.1 | Prinzip der Zweiweg-Gleichrichtung (Mittelpunktschaltung) |  |
|
| EOS 5.2 | Anwendung der Zweiweg-Gleichrichtung |  |
|
| EOS 5.3 | Brückenschaltung |  |
|
| EOS 5.3.1 | Brückenschaltung mit Wechselspannung variabler Frequenz |  |
|
| 6. Multivibratorschaltungen | |||
| EOS 6.1 | Bistabiler Multivibrator |  |
|
| EOS 6.2 | Entladung eines Kondensators |  |
|
| EOS 6.3 | Ein Kondensator verhindert Basisstrom |  |
|
| EOS 6.4 | Monostabiler Multivibrator |  |
|
| EOS 6.5 | Blinkschaltung |  |
|
| EOS 6.6 | Multivibrator-Musik |  |
|
| EOS 6.7 | Durch Licht gesteuerte Musik |  |
|
| EOS 6.7.1 | Durch Wärme gesteuerte Musik |  |
|
| 7. Schwingkreise | |||
| EOS 7.1 | Prinzip des Schwingkreises |  |
|
| EOS 7.1.1 | Parallelresonanzkreis |  |
|
| EOS 7.1.2 | Serienresonanzkreis |  |
|
| EOS 7.2 | Ungedämpfte Schwingungen |  |
|
| EOS 7.3 | LC-Musik |  |
|
| 8. Verstärkerschaltungen | |||
| EOS 8.1 | Der Widerstand des menschlichen Körpers |  |
|
| EOS 8.1.1 | Eine Transistorstufe steuert eine zweite Stufe |  |
|
| EOS 8.1.2 | Alarm bei Heizungsausfall |  |
|
| EOS 8.2 | Automatische Füllstandsmessung |  |
|
| EOS 8.3 | Lügendetektor |  |
|
| EOS 8.4 | Mikrophonverstärker |  |
|
| EOS 8.5 | Differenzverstärker |  |
|
| EOS 8.6 | Ein Motoranker meldet seine Position |  |
|
| EOS 8.7 | Kollektorloser Gleichstrommotor |  |
|
| 9. Logische Schaltungen | |||
| EOS 9.1 | Die logische Verknüpfung UND (AND) |  |
|
| EOS 9.2 | Die logische Verknüpfung ODER (OR) |  |
|
| EOS 9.3 | Die logische Verknüpfung NICHT (NOT) |  |
|
| EOS 9.4 | AND-Schaltung |  |
|
| EOS 9.5 | OR-Schaltung |  |
|
| EOS 9.6 | NOT-Schaltung |  |
|
| EOS 9.7 | NAND-Schaltung |  |
|
| EOS 9.8 | NOR-Schaltung |  |
|
Notwendiges Zubehör:
| Menge | Art.-Nr. | Bezeichnung | |
|---|---|---|---|
| 1x | P9110-4F | Versuchsanleitung Elektronik - Schülerarbeitsheft mit mind. 75 Versuchen zum Themengebiet "Elektrizitätslehre - Elektronik" - abgestimmt auf die Schülerexperimentierbox SEB Elektronik Ergänzung 1 und 2 - entwickelt auf der Grundlage der Lehr- und Bildungspläne in Deutschland |
 |
| 1x | Kleinspannungsnetzgerät - Spannung DC: 0 ... 12 V - Spannung AC: 0/3/6/12 V |
||
| 1x | Funktionsgenerator - Frequenzbereich 1: 0 ... 100 Hz, Sinus-Schwingung - Frequenzbereich 2: 0 ... 1.000 Hz, Sinus-Schwingung |
||
| 1x | Spannungsmessgerät - Messbereich 1: 0 ... 30 V - Messbereich 2: 0 ... 10 V - Messbereich 3: 0 ... 3 V - Messbereich 4: 0 ... 1 V |
||
| 1x | Strommessgerät - Messbereich 1: 0 ... 100 mA - Messbereich 2: 0 ... 30 mA - Messbereich 3: 0 ... 10 mA |
||
Wir empfehlen folgendes, optionales Zubehör:
| Menge | Art.-Nr. | Bezeichnung | |
|---|---|---|---|
| 1x | P3130-3D | Kleinspannungsnetzgerät mit Digitalanzeige - universelle Strom- und Spannungsversorgung für Schülerversuche zum Themengebiet "Elektrizitätslehre" - stufenlos stellbare und stabilisierte Gleichspannung - mit Digitalanzeige der Gleichspannung - elektronischer Überlastschutz - selbstverständlich RiSU-konform gemäß "Richtlinie zur Sicherheit im Unterricht" (RiSU) der Kultusministerkonferenz KMK in der Aktualisierung von 2023 |
 |
| 1x | P3120-3F | Funktionsgenerator SE - universeller Funktionsgenerator für Schülerversuche zum Themegebiet "Mechanik" und "Elektrizitätslehre" - Sinus-, Dreieck- und Rechtecksignal - Frequenzbereich: 0,1 Hz ... 100 kHz |
 |
| 1x | P3212-20 | Multimeter analog 20 - einzigartiges Analogmultimeter für Schülerversuche in der Elektrizitätslehre - didaktisch designt und speziell auf Schülerbedürfnisse ausgerichtet: die große Spiegelskala - alle Messbereiche in DC und AC verfügbar - 1 mV-Endwertbereich für die Messung kleinster Spannungen auch ohne Vorverstärker |
 |
| 1x | P3245-1M | Multimeter digital, TrueRMS - universelles Digitalmultimeter für Schülerversuche - Sicherheitskategorie: CAT IV (bis 600 V), CAT III (bis 1.000 V) - Absicherung in allen Strom-Messbereichen - inkl. Temperatursensor |
 |
| 1x | P3250-1M | Multimeter digital "BT", TrueRMS - technisch identisch zu P3245-1M, jedoch mit Bluetooth-Datenübertragung - kostenfreie Apps für Android™, iOS und iPadOS® |
 |
