SEB Elektrik 1
P9901-4D
603,57 €
zzgl. MwSt.
Diese Schülerexperimentierbox benötigt Zubehör!
Schülerversuchs-Gerätesatz zur Durchführung von 46 Versuchen aus der Elektrizitätslehre zu den Themen:
- Grundlagen (8 Versuche)
- Der elektrische Widerstand (25 Versuche)
- Wärmeenergie aus elektrischer Energie (5 Versuche)
- Arbeit und Leistung (2 Versuche)
- Elektrochemie (6 Versuche)
Besondere Ausstattungsmerkmale:
- NTL-Stecksystem SE - das gelbe Original
⇒ Schaltszizzen könnnen 1:1 umgesetzt werden - ideal und wichtig für das Verständnis elektrischer Schaltungen am Beginn der E-Lehre
⇒ auch komplexe elektronische Schaltungen können umgesetzt werden (➜ SEB Elektronik - Ergänzung 1 + 2) - NTL-Steckbausteine mit Gehäuse aus ABS-Kunststoff und transparenter, geschraubter Bodenplatte
⇒ Elektrische Bauteile sind eindeutig erkennbar und leicht zu ersetzen - Jeder NTL-Steckbaustein trägt sein entsprechendes elektrisches Schaltsymbol aufgedruckt auf seiner Oberseite
- Die NTL-Steckplatte mit 7 x 5 Steckplätzen ist vollständig transparent - nichts bleibt undurchsichtig oder verborgen!
- Blattfedern aus Messing für gute Leitfähigkeit auch bei geringsten Spannungen - wichtig für den Schülerversuch
Das SEB-Schülerversuchssystem von NTL:
- Themenorientierter Aufbau und Aufteilung nach physikalischen Teilgebieten
- Alle physikalischen Teilgebiete werden abgedeckt
- Gliederung der Teilgebiete didaktisch und thematisch sinnvoll in mehrere Boxen
- Jedes in der Schülerbox vorhandene Teil kann auch separat bestellt und bei Bedarf einzeln nachgekauft werden
- Schülerversuchsanleitungen basierend auf den Bildungsplänen und ideal auf die Zusammensetzung der Boxen abgestimmt
- Übersichtlichkeit der Boxinhalte: nur 1 Materiallage in allen Boxen, ohne unübersichtliche Zwischenböden
- Höchst stabile Aufbewahrungsboxen, rutschfest stapelbar - und aus 100% recyceltem Material
- Gerätegeformte Boxeneinsätze aus Kunststoff werden nicht spröde und haben eine lange Nutzungsdauer
Zum Standardlieferumfang unserer SEBs gehören:
- Vollständiges Geräteset für eine Schülergruppe
- Aufbewahrungsbox inkl. verschließbarem Deckel
- Individuell gerätegeformter Boxeneinsatz aus Kunststoff

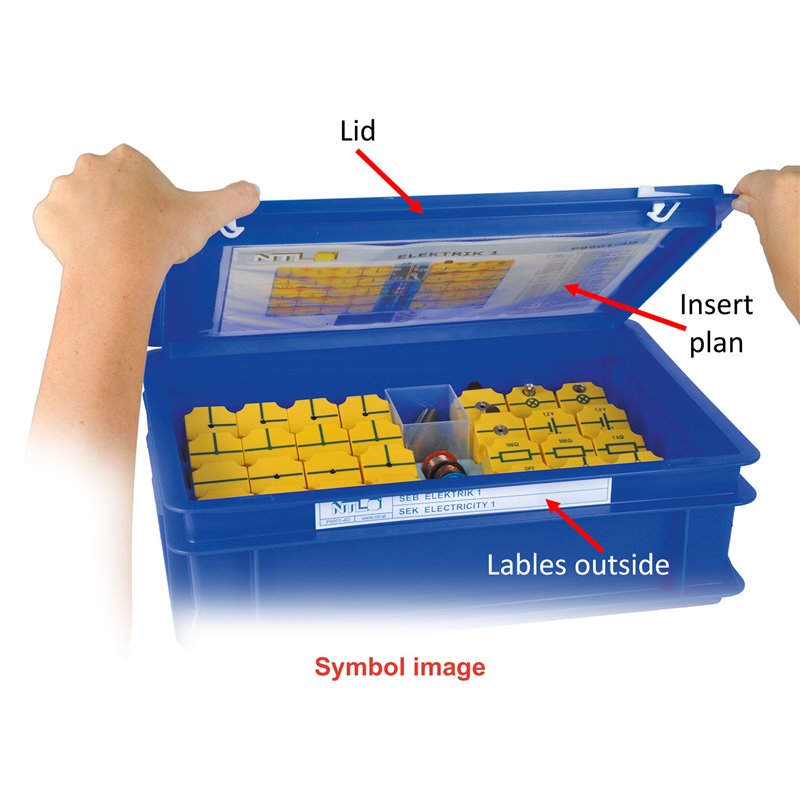

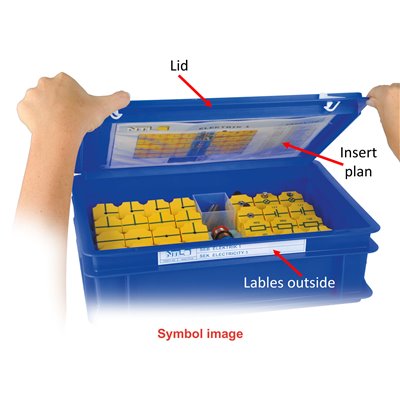

- Übersichtlicher Boxeneinräumplan im Deckel
Eine Versuchsanleitung gehört nicht zum Lieferumfang unserer SEBs!
Sie finden die passende Versuchsanleitung im Zubehör zu dieser SEB.
Die SEB Elektrik 1 besteht aus folgendem Inhalt:
| 1. Grundlagen | |||
| ELS 1.1 | Der einfache Stromkreis |  |
 |
| ELS 1.2 | Wechselschalter (Umschalter) |  |
|
| ELS 1.3 | Die elektrische Spannung |  |
|
| ELS 1.4 | Reihenschaltung von Spannungsquellen |  |
|
| ELS 1.5 | Parallelschaltung von Spannungsquellen |  |
|
| ELS 1.6 | Die elektrische Stromstärke |  |
|
| ELS 1.7 | Leiter und Nichtleiter |  |
|
| ELS 1.8 | Leiten Flüssigkeiten den elektrischen Strom |  |
|
| 2. Der elektrische Widerstand | |||
| ELS 2.1 | Das Ohm'sche Gesetz |  |
|
| ELS 2.1.1 | Messreihe zum Ohm'schen Gesetz |  |
|
| ELS 2.2 | Anwendung des Ohm'schen Gesetzes |  |
|
| ELS 2.3 | Der Widerstandswert von Drähten |  |
|
| ELS 2.3.1 | Spezifischer Widerstand von Drähten |  |
|
| ELS 2.4 | Ohm'sche Widerstände |  |
|
| ELS 2.5 | Die Glühlampe ist kein Ohm'scher Widerstand |  |
|
| ELS 2.6 | Reihenschaltung von Glühlampen |  |
|
| ELS 2.7 | Reihenschaltung von Ohm'schen Widerständen |  |
|
| ELS 2.8 | Spannungsteiler |  |
|
| ELS 2.8.1 | Stellbarer Widerstand |  |
|
| ELS 2.9 | Parallelschaltung von Glühlampen |  |
|
| ELS 2.10 | Parallelschaltung von Ohm'schen Widerständen |  |
|
| ELS 2.11 | Gemischte Schaltung von Widerständen |  |
|
| ELS 2.12 | Warum schaltet man Spannungsquellen parallel? |  |
|
| ELS 2.13 | Potentiometer-Modell |  |
|
| ELS 2.13.1 | Beleuchtungsregelung mittels Potentiometer |  |
|
| ELS 2.13.2 | Unbelastetes Potentiometer |  |
|
| ELS 2.13.3 | Belastetes Potentiometer |  |
|
| ELS 2.14 | Innenwiderstand von Spannungsquellen (Klemmenspannung) |  |
|
| ELS 2.15 | Innenwiderstand eines Voltmeters |  |
|
| ELS 2.16 | Innenwiderstand eines Amperemeters |  |
|
| ELS 2.17 | Messbereichserweiterung eines Voltmeters |  |
|
| ELS 2.18 | Messbereichserweiterung eines Amperemeters |  |
|
| ELS 2.19 | Wheatstone'sche Brückenschaltung |  |
|
| 3. Wärmeenergie aus elektrischer Energie | |||
| ELS 3.1 | Elektrische Energie wird in Wärmeenergie umgewandelt |  |
|
| ELS 3.2 | Elektrische Energie wird in Lichtenergie umgewandelt |  |
|
| ELS 3.3 | Leitungsdraht und Widerstandsdraht |  |
|
| ELS 3.4 | Wärmeentwicklung bei verschiedenem Drahtquerschnitt |  |
|
| ELS 3.5 | Die Schmelzsicherung |  |
|
| 4. Arbeit und Leistung | |||
| ELS 4.1 | Leistung von Glühlämpchen |  |
|
| ELS 4.2 | Elektrische Arbeit |  |
|
| 5. Elektrochemie | |||
| ELS 5.1 | Ein elektrolytisches Element |  |
|
| ELS 5.1.1 | Voltaelement |  |
|
| ELS 5.2 | Elektrolyse |  |
|
| ELS 5.3 | Galvanisieren |  |
|
| ELS 5.4 | Modell eines Bleiakkumulators |  |
|
| ELS 5.5 | Spannungsreihe |  |
|
Notwendiges Zubehör:
| Menge | Art.-Nr. | Bezeichnung | |
|---|---|---|---|
| 1x | P9110-4D | Versuchsanleitung Elektrik 1 - Schülerarbeitsheft mit 49 Versuchen zum Themengebiet "Elektrizitätslehre" - abgestimmt auf die Schülerexperimentierbox SEB Elektrik 1 - entwickelt auf der Grundlage der Lehr- und Bildungspläne in Deutschland |
 |
Wir empfehlen folgendes, optionales Zubehör:
| Menge | Art.-Nr. | Bezeichnung | |
|---|---|---|---|
| 1x | P3130-3D | Kleinspannungsnetzgerät mit Digitalanzeige - universelle Strom- und Spannungsversorgung für Schülerversuche zum Themengebiet "Elektrizitätslehre" - stufenlos stellbare und stabilisierte Gleichspannung - mit Digitalanzeige der Gleichspannung - elektronischer Überlastschutz - selbstverständlich RiSU-konform gemäß "Richtlinie zur Sicherheit im Unterricht" (RiSU) der Kultusministerkonferenz KMK in der Aktualisierung von 2023 |
 |
| 1x | P3120-3N | Kleinspannungsnetzgerät "inno" - Strom- und Spannungsversorgung für Schüler- und Demonstrationsversuche zum Themengebiet "Elektrizitätslehre" - stufenlos stellbare und stabilisierte Gleichspannung - magnethaftend durch 10 starke Neodymiummagnete - elektronischer Überlastschutz |
 |
| 1x | P3120-3F | Funktionsgenerator SE - universeller Funktionsgenerator für Schülerversuche zum Themegebiet "Mechanik" und "Elektrizitätslehre" - Sinus-, Dreieck- und Rechtecksignal - Frequenzbereich: 0,1 Hz ... 100 kHz |
 |
| 1x | P3212-20 | Multimeter analog 20 - einzigartiges Analogmultimeter für Schülerversuche in der Elektrizitätslehre - didaktisch designt und speziell auf Schülerbedürfnisse ausgerichtet: die große Spiegelskala - alle Messbereiche in DC und AC verfügbar - 1 mV-Endwertbereich für die Messung kleinster Spannungen auch ohne Vorverstärker |
 |
| 1x | P3245-1M | Multimeter digital, TrueRMS - universelles Digitalmultimeter für Schülerversuche - Sicherheitskategorie: CAT IV (bis 600 V), CAT III (bis 1.000 V) - Absicherung in allen Strom-Messbereichen - inkl. Temperatursensor |
 |
| 1x | P3250-1M | Multimeter digital "BT", TrueRMS - technisch identisch zu P3245-1M, jedoch mit Bluetooth-Datenübertragung - kostenfreie Apps für Android™, iOS und iPadOS® |
 |
| 1x | P3120-3B | Akku-Ladeplatte - erlaubt das gleichzeitige Aufladen von max. 18 Stk. P3910-2K Steckbaustein STB Batterie (Akku) 1,2 V |
 |
